HistorianChart 帮助 – 编辑

【编辑】可以对标签列表和方案进行新建、编辑。

【注】编辑功能需要获得功能选项授权后才能使用
【注】iFIX标签点、WinCC标签点、Historian标签点、MSSQL标签点、ORACLE标签点、MySQL标签点、计算标签，按照数据类型（间隔查询值/变化查询值）的不同，在查询时需要获得功能选项授权后才能使用。

编辑工具栏面板

1.新建、打开、保存标签列表配置文件
2.向标签列表添加主节点
3.向标签列表添加分组
4.向标签列表添加iFIX数据标签、Historian数据标签、MSSQL数据标签或计算标签
5.删除标签列表中已有的标签或分组
6.编辑标签列表中已有的标签或分组
7.标签列表显示顺序和查看方式
8.历史趋势图表多方案查询编辑

新建标签列表配置文件

1. 在[配置文件]工具面板组中，点击[新建]按钮。

2. 在弹出的新建配置文件对话框中，指定新建文件的路径和文件名，点击[保存]按钮。

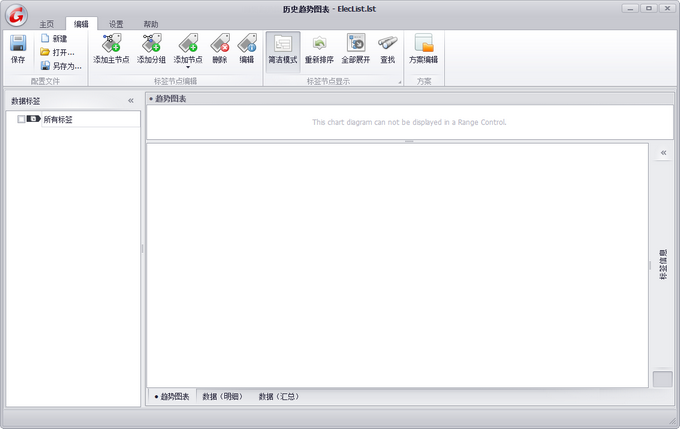

3. 新建完成，返回主界面。

添加标签分组

标签分组，每个标签列表可以有多个标签分组，标签分组可多层嵌套

1. 选取希望添加标签分组的所属的父节点。

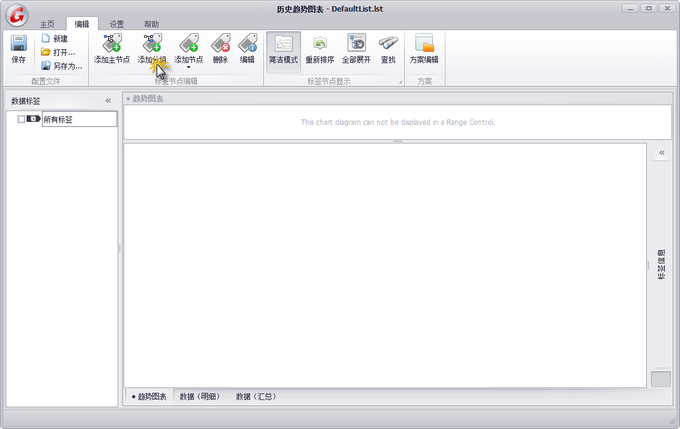

2. 在[标签节点编辑]工具面板组中，点击[添加分组]按钮。

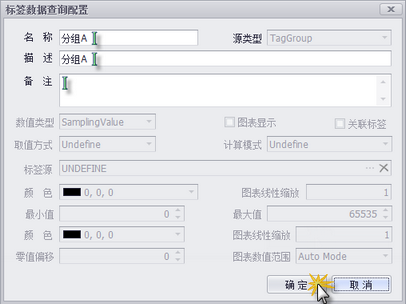

3. 在弹出的[标签数据查询配置]对话框中，输入分组显示名称和相关信息后，点击[确定]按钮。

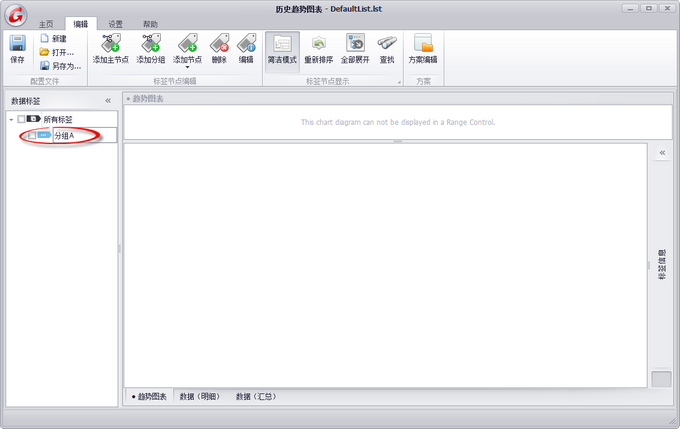

4. 添加完成后，返回主界面。标签列表中即会出现新建的标签分组。

添加iFIX数据标签

iFIX数据标签，可多层嵌套

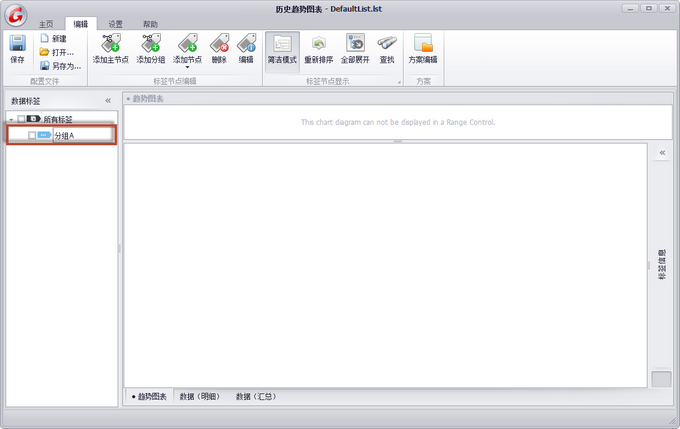

1. 选取希望添加iFIX数据标签所属的父节点。

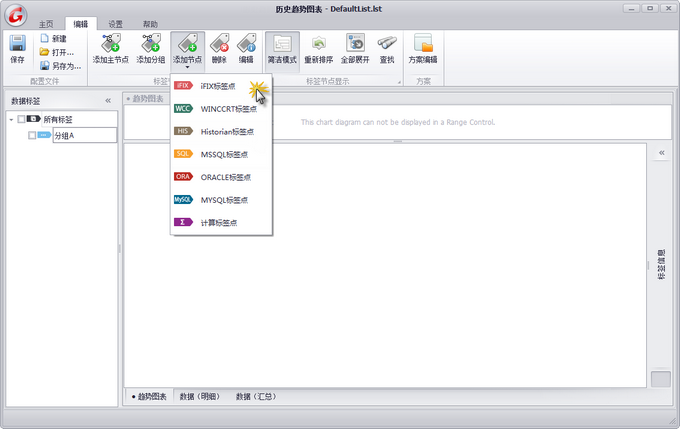

2. 在[标签节点编辑]工具面板组中，点击[添加节点] >> [iFIX标签点]。

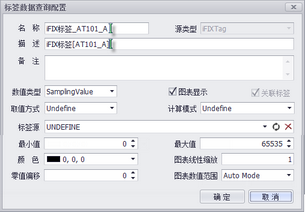

3. 在弹出的[标签数据查询配置]对话框中，输入标签显示名称和相关信息后。

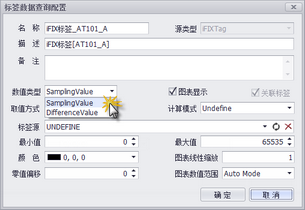

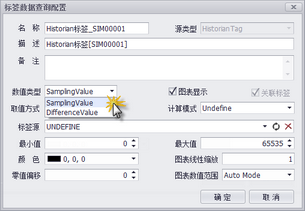

4. 选定数值类型。
SamplingValue ：间隔查询值，查询获得的数据值；
DifferenceValue：间隔变化值，查询获得数据值之间的周期性差值，即当前时间点与上一时间点的差值。

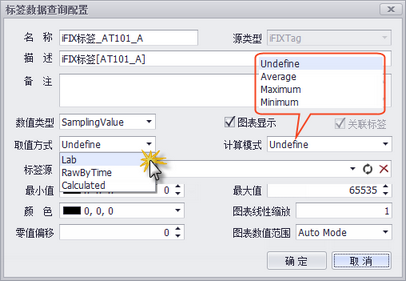

5. 选定取值方式和计算模式。

● 取值方式
Undefine：未定义
Lab ：LAB值；
RawByTime：原始值；
Calculated：计算值，选择此选项时必须指定计算模式（Average/Maximum/Minimum）。

● 计算模式
Undefine：未定义
Average：平均值
Maximum：最大值
Minimum：最小值

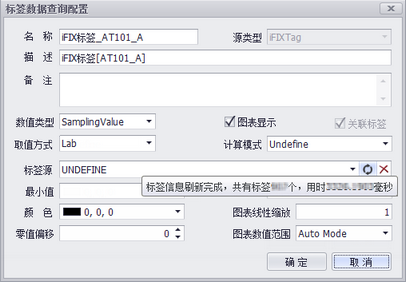

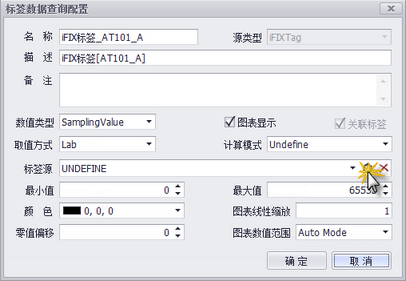

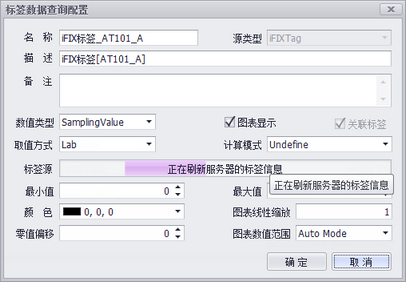

6. 如果首次添加iFIX标签点，可点击[标签源]输入框右侧的刷新按钮，自动获取iFIX标签点。
【注】若需要自动获取iFIX服务器的数据标签，请在设定数据标签前设置好iFIX服务器并启动运行iFIX。

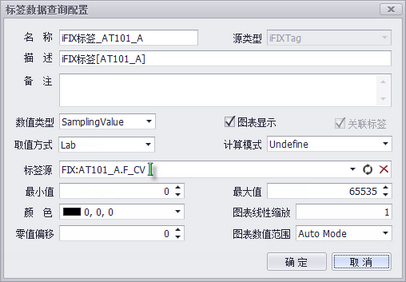

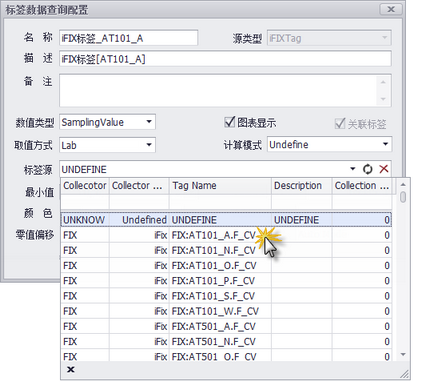

7. 指定或手动输入标签源名称，即iFIX数据标签点。

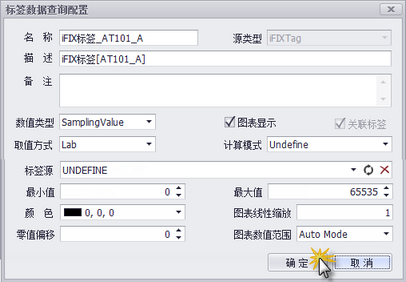

8. 输入最小值、最大值，点击[确定]，完成添加设定。

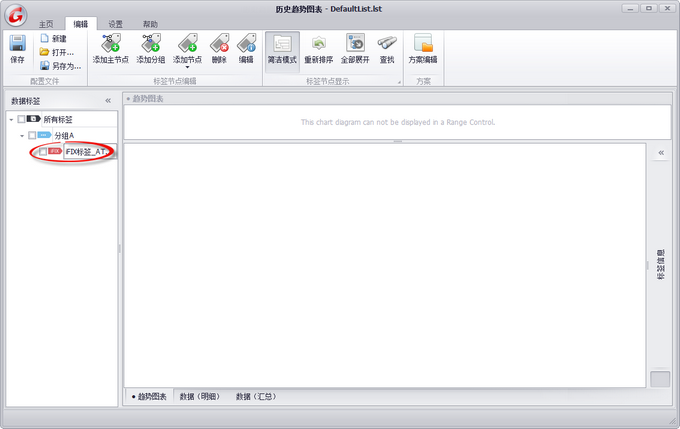

9. 添加完成后，返回主界面。标签列表中即会出现新建的iFIX数据标签。

添加WinCCRT数据标签

WinCCRT数据标签，可多层嵌套
WinCCRT数据标签添加方式与iFIX数据标签相同，具体添加步骤参见[添加iFIX数据标签]。

5. 选定取值方式和计算模式。

● 取值方式

Undefine：未定义
Lab ：LAB值；
LabToRaw：LAB值原始值；
RawByTime：原始值；
Calculated：计算值，选择此选项时必须指定计算模式（Average/Count/Maximum/Minimum/Total）。

● 计算模式

Undefine：未定义
Average：平均值
Count: 计数值
Maximum：最大值
Minimum：最小值
Total: 合计值

添加Historian数据标签

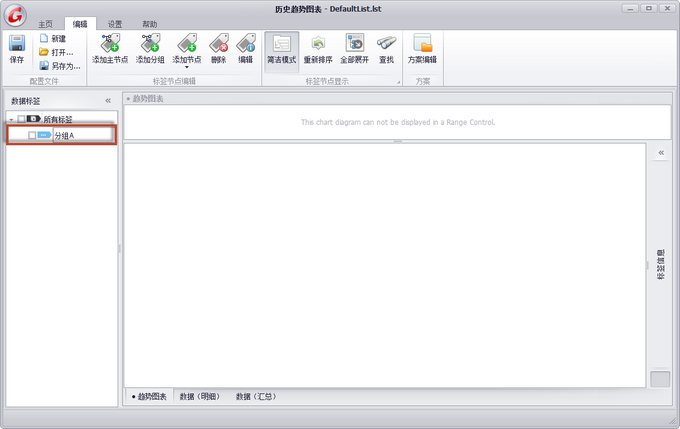

1. 选取希望添加Historian数据标签所属的父节点。

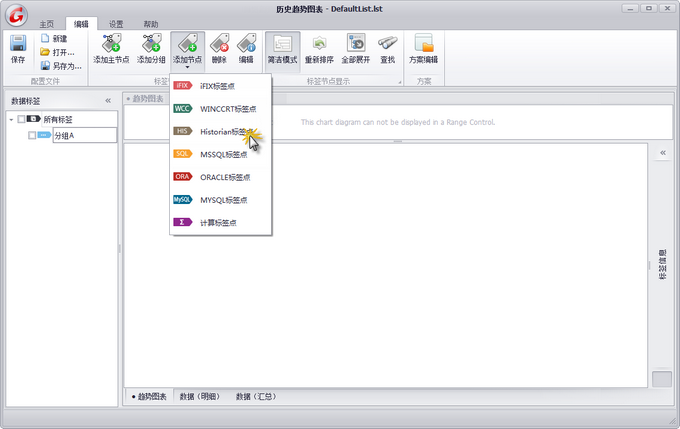

2. 在[标签节点编辑]工具面板组中，点击[添加节点] >> [Historian标签点]。

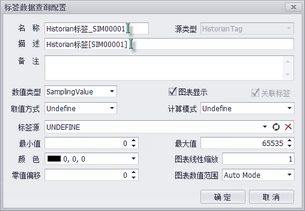

3. 在弹出的[标签数据查询配置]对话框中，输入标签显示名称和相关信息后。

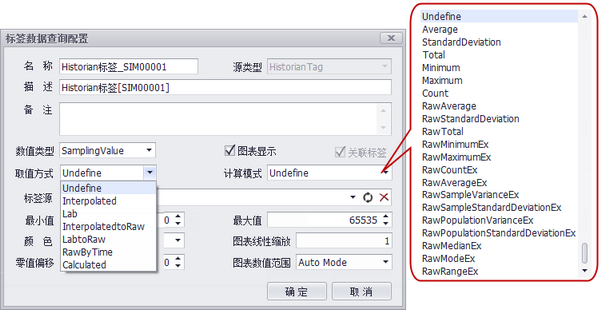

5. 选定取值方式和计算模式。

● 取值方式
Undefine：未定义
Interpolated: 插值；
Lab: LAB值；
InterpolatedtoRaw: 插值原始值；
LabtoRaw: LAB值原始值；
RawByTime：原始值；
Calculated：计算值，选择此选项时必须指定计算模式（详见计算模式）。

● 计算模式
Undefine：未定义
Average：平均值
StandardDeviation: 标准（偏）差
Total: 合计值
Maximum：最大值
Minimum：最小值
Count: 总数（计数值）
RawAverage: 原始（值）平均值
RawStandardDeviation: 原始（值）标准（偏）差
RawTotal: 原始（值）合计值
RawMinimumEx: 原始（值）最小值
RawMaximumEx: 原始（值）最大值
RawCountEx: 原始（值）计数值
RawAverageEx: 原始（值）平均值
RawSampleVarianceEx: 原始（值）样本方差
RawSampleStandardDeviationEx：原始（值）样本标准（偏）差
RawPopulationVarianceEx: 原始（值）总体方差
RawPopulationStandardDeviationEx: 原始（值）总体标准（偏）差
RawMedianEx: 原始（值）中位值
RawModeEx: 原始（值）众数
RawRangeEx: 原始（值）极差值

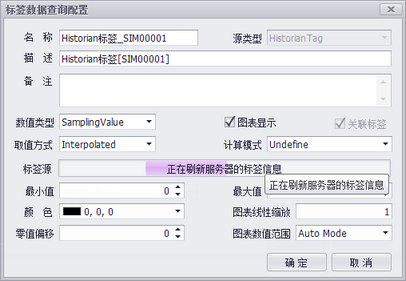

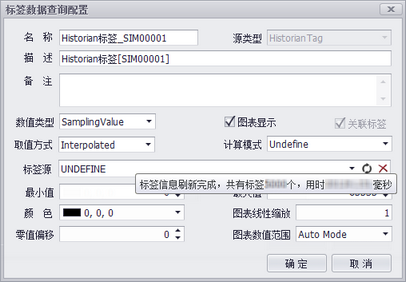

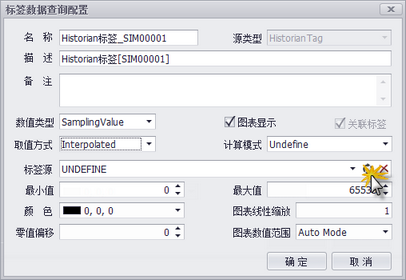

6. 如果首次添加Historian标签点，可点击[标签源]输入框右侧的刷新按钮，自动获取Historian标签点。
【注】若需要自动获取Historian服务器的数据标签，请在设定数据标签前设置好Historian服务器并确认能正常连接。

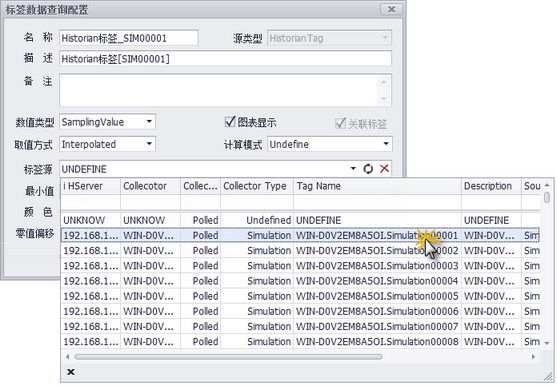

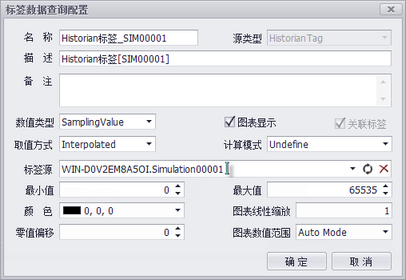

7. 指定或手动输入标签源名称，即Historian数据标签点。

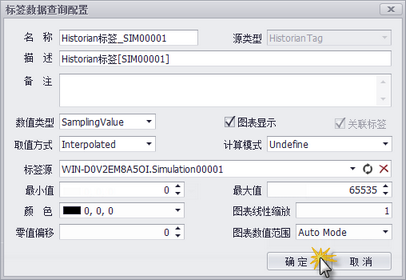

8. 输入最小值、最大值，点击[确定]，完成添加设定。

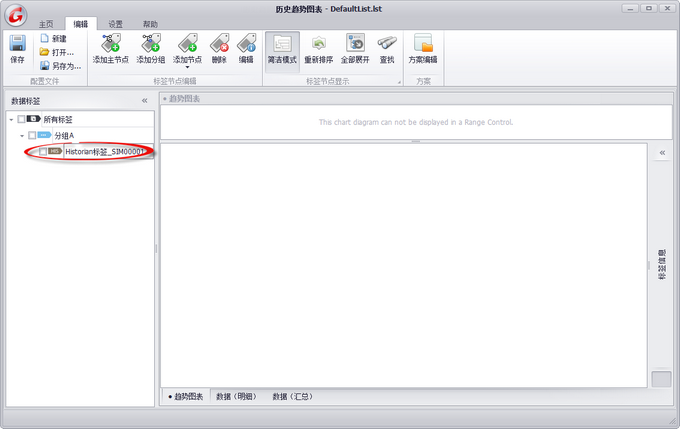

9. 添加完成后，返回主界面。标签列表中即会出现新建的Historian数据标签。

添加计算标签

计算标签，可多层嵌套

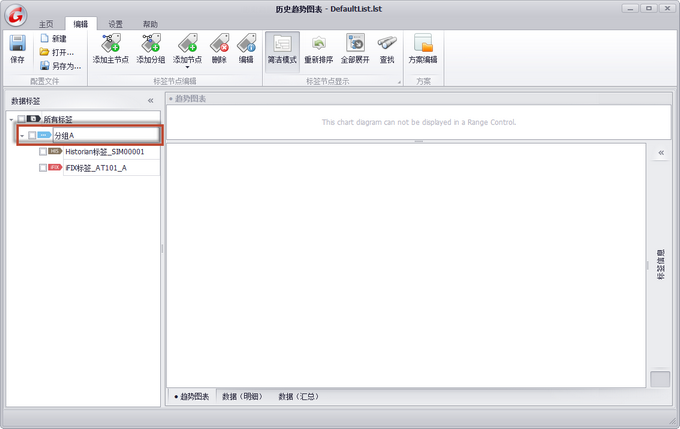

1. 选取希望添加计算标签所属的父节点。

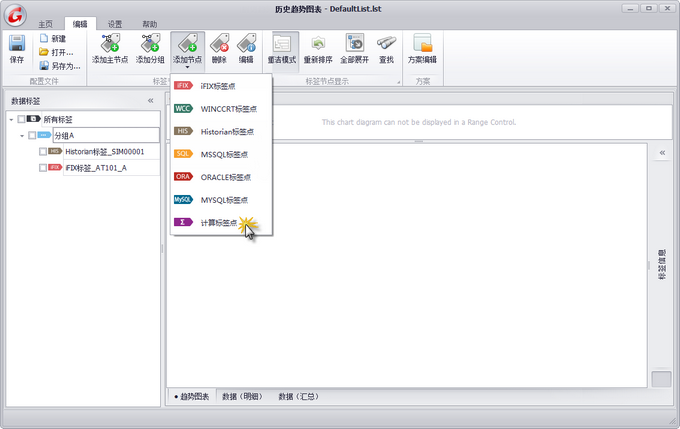

2. 在[标签节点编辑]工具面板组中，点击[添加节点] >> [计算标签点]。

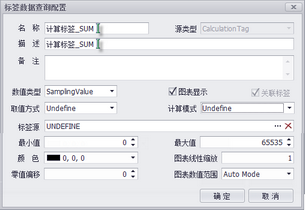

3. 在弹出的[标签数据查询配置]对话框中，输入标签显示名称和相关信息后。

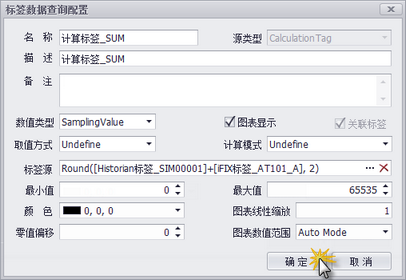

4. 手动输入或使用计算公式编辑器设定计算公式。
【注】数值类型默认为[SamplingValue]，选定取值方式和计算模式默认为[Undefine]，无其他选项

5. 输入最小值、最大值，点击[确定]，完成添加设定。

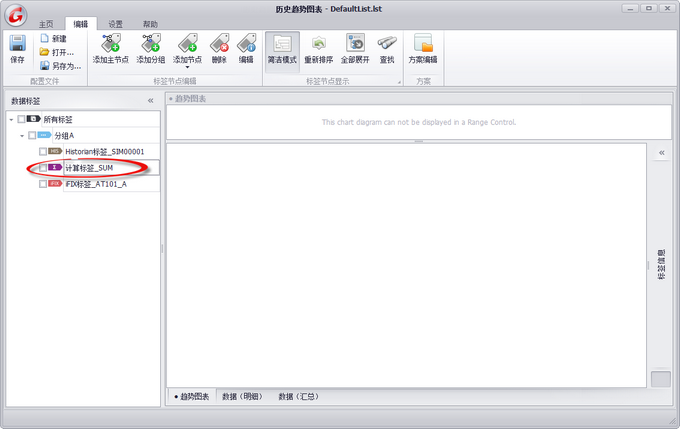

6. 添加完成后，返回主界面。标签列表中即会出现新建的计算数据标签。

添加MSSQL数据标签

MSSQL数据标签，可多层嵌套

1. 选取希望添加MSSQL数据标签所属的父节点。

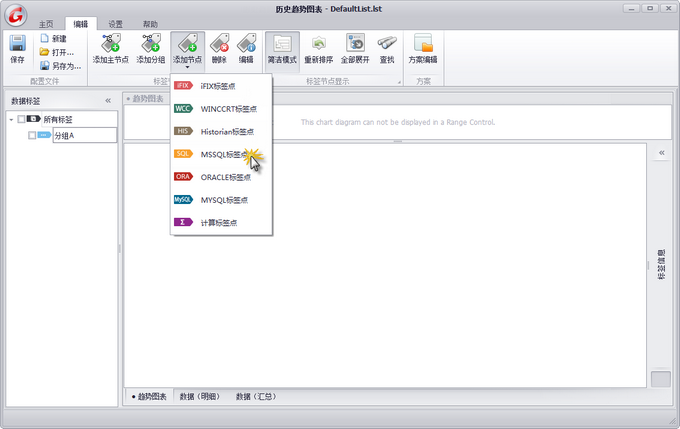

2. 在[标签节点编辑]工具面板组中，点击[添加节点] >> [MSSQL标签点]。

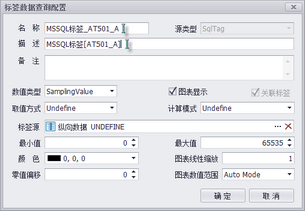

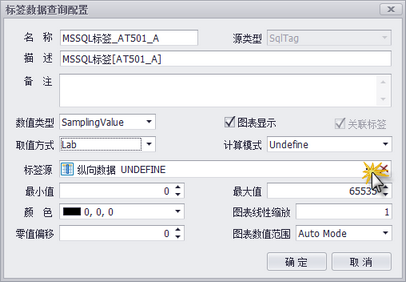

3. 在弹出的[标签数据查询配置]对话框中，输入标签显示名称和相关信息。

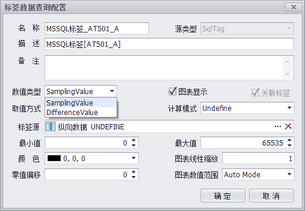

4. 选定数值类型。

SamplingValue ：间隔查询值，查询获得的数据值；
DifferenceValue：间隔变化值，查询获得数据值之间的周期性变化值，即当前时间点与上一时间点的差值。

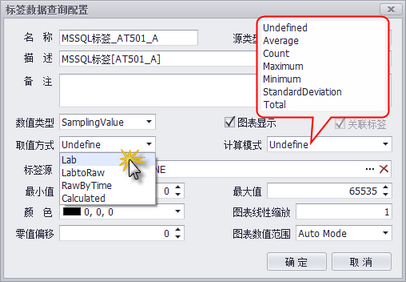

5. 选定取值方式和计算模式。

● 取值方式
Undefine：未定义
Lab ：LAB值；
RawByTime：原始值；
Calculated：计算值，选择此选项时必须指定计算模式（Average/Count/Maximum/Minimum/StandardDeviation/Total）。

● 计算模式
Undefine：未定义
Average：平均值
Count：计数值
Maximum：最大值
Minimum：最小值
StandardDeviation：标准（偏）差
Total：合计值

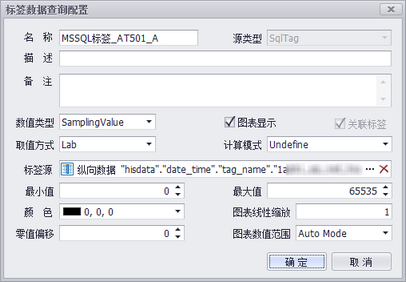

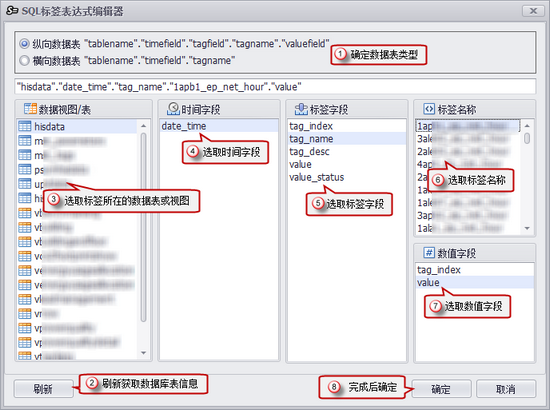

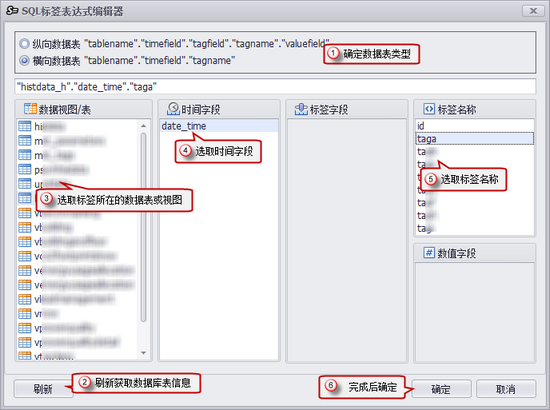

6. 手动输入或使用MSSQL表达式编辑器设定MSSQL标签。

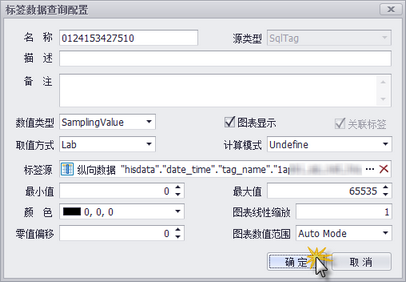

7. 输入最小值、最大值，点击[确定]，完成添加设定。

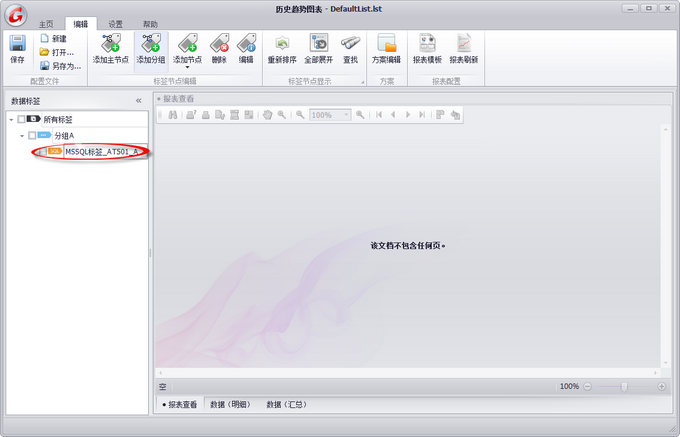

8. 添加完成后，返回主界面。标签列表中即会出现新建的MSSQL数据标签。

添加ORACLE数据标签

ORACLE数据标签，可多层嵌套
ORACLE数据标签添加方式与MSSQL数据标签相同，具体添加步骤参见[添加MSSQL数据标签]。

5. 选定取值方式和计算模式。

● 取值方式

Undefine：未定义
Lab ：LAB值；
LabtoRaw: LAB值原始值；
RawByTime：原始值；
Calculated：计算值，选择此选项时必须指定计算模式（Average/Count/Maximum/Minimum/StandardDeviation/Total）。

● 计算模式

Undefine：未定义
Average：平均值
Count：计数值
Maximum：最大值
Minimum：最小值
Total：合计值
RawSampleStandardDeviationEx: 计算样本标准（偏）差
RawStandardDeviation：样本标准（偏）差
RawPopulationStandardDeviationEx: 总体标准（偏）差

添加MYSQL数据标签

MYSQL数据标签，可多层嵌套
MYSQL数据标签添加方式与MSSQL数据标签相同，具体添加步骤参见[添加MSSQL数据标签]。

5. 选定取值方式和计算模式。

● 取值方式

● 计算模式

Undefine：未定义
Average：平均值
Count：计数值
Maximum：最大值
Minimum：最小值
RawStandardDeviation：样本标准（偏）差
RawPopulationStandardDeviationEx: 总体标准（偏）差
Total：合计值

事件项目

【注】请先在显示设置中打开启用事件项目，再进行以下操作。
【注】此功能必须与MSSQL、ORACLE或MySQL数据库中创建的对应的数据表或视图配合使用。
【注】事件项目功能需要获得对应的功能选项授权后才能使用。

下面是使用事件项目的操作步骤，以MSSQL数据库为例，ORACLE或MySQL数据库类型的操作方式相同。

1. 请在数据库中创建包含有下列信息的数据表或视图。

字段信息	类型	是否必须	信息含义
事件项目名称	varchar	是	事件项目名称
分组/类别1	varchar	否	事件项目所属的分组/分项1
分组/类别2	varchar	否	事件项目所属的分组/分项2
分组/类别3	varchar	否	事件项目所属的分组/分项3
开始时间	datetime	是	事件项目开始时间
结束时间	datetime	是	事件项目结束时间
