【设置】可以对界面风格、显示、发送标签组、发送标签等设置项进行设定。
设置工具栏面板
1.切换软件界面皮肤样式
2.添加发送组
3.删除发送组
4.导入标签至发送组
5.导出发送组标签
6.搜索Historian数据文件中的历史数据标签
7.运行选项设定
8.运行日志模式
9.程序窗体前置于其他运行的程序窗体
10.显示设置
11.保存发送运行配置
改变界面肤色
1. 在[界面风格]工具面板组中，点击[主题]选项的下展按钮。
2. 在扩展面板上选择主题选项。下图为皮肤为GoUP2013的主题效果。
添加发送组
1. 点击[发送编辑]面板组的[添加组]按钮。
2. 在发送配置区域新增发送组自动命名的发送组选项卡。
3. 双击发送组的（选项卡）名称，修改名称后，按回车键确认。
4. 在弹出的提示对话框中，点击[确定]，完成发送组名称的修改。
【注】可以根据需要随时修改发送组名称，发送组名称不能重复，必须唯一。
删除发送组
1. 选取切换至准备删除的发送组。
2. 点击[发送编辑]面板组的[删除组]按钮，即可删除组。
【注】点击[保存]面板组的[保存]按钮，即可保存修改后的发送配置。
编辑发送组 – 配置数据源服务器
【注】选取切换至需要编辑的发送组
1. 点击发送组左侧源服务器的[…]编辑按钮。

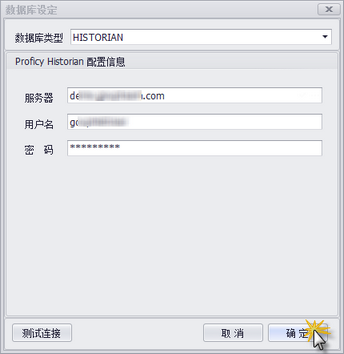

2. 在弹出的数据库设定对话框中，指定Proficy Historian配置信息。
3. 点击[确定]，完成Historian服务器设定。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 配置目标服务器
【注】选取切换至需要编辑的发送组
【注】请先正确创建MSSQL、MySQL及ORACLE数据库。
1. 点击发送组右侧目标服务器的[…]编辑按钮。
2. 在弹出的数据库设定对话框中，数据库类型，及其他相关信息。
【注】插入数据表、更新数据表若不存在，可点击按钮+创建数据表按钮创建。
【注】可指定已经存在的数据表（数据表结构必须符合插入或更新的数据表结构）
3. 点击[确定]，完成目标服务器设定。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 配置发送参数
【注】选取切换至需要编辑的发送组
1. 设定发送间隔。

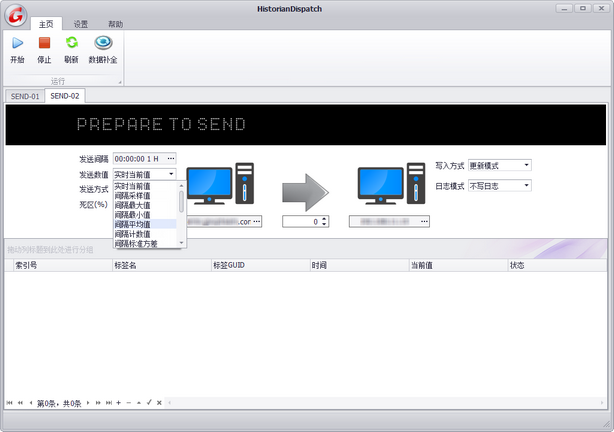

2. 设定发送数值。
发送数值选项：
·实时当前值：发送时间点的值
·间隔采样值：发送间隔（周期）时间点的采样值
·间隔最大值：发送间隔（周期）时间内的最大值
·间隔最小值:发送间隔（周期）时间内的最小值
·间隔平均值:发送间隔（周期）时间内的平均值
·间隔计数值:发送间隔（周期）时间内的计数值
·间隔标准方差:发送间隔（周期）时间内的标准方差值
·间隔合计值:发送间隔（周期）时间内的合计值
·间隔采样值差值：本次与上一周期（发送间隔）时间点的采样值的差值
·间隔最大值差值：本次与上一周期（发送间隔）时间内的最大值的差值
·间隔最小值差值：本次与上一周期（发送间隔）时间内的最小值的差值
·间隔平均值差值：本次与上一周期（发送间隔）时间内的平均值的差值
·间隔计数值差值：本次与上一周期（发送间隔）时间内的计数值的差值
·间隔标准方差差值：本次与上一周期（发送间隔）时间内的标准方差值的差值
·间隔合计值差值：本次与上一周期（发送间隔）时间内的合计值的差值
3. 发送方式、死区、写入方式及日志模式。
发送方式选项：
·所有数据：同一标签所有数据都发送
·更新数据：同一标签是有数据更新时才发送
写入方式选项：
·更新模式：将数据以更新方式发送的更新数据表中（更新数据表中同一标签只有一条最新的更新数据）
·插入模式：将数据以插入方式发送的插入数据表中（插入数据表中同一标签含有多条数据）
日志模式
·不写日志：发送组运行时不记录任何信息
·简单日志：发送组运行时记录关键信息
·详细日志：发送组运行时记录所有信息
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
4. 设定延时发送秒数。
延时发送：对应定时发送时间到点时，将自动延迟设定的延时秒数后才执行数据发送。
【注】根据数据采集性能和实际状况，实时数据采集后到保存为历史数据理论上存在延时可能。建议适当的调整延时以实现数据发送的正确性。
编辑发送组 – 使用导入编辑发送标签
【注】选取切换至需要编辑的发送组
1. 点击[发送编辑]面板组的[导入标签] >> [添加导入]按钮。
2. 在弹出的导入数据对话框中，输入希望导入文件的完整路径或点击[…]按钮。
3. 指定需要导入的文件。

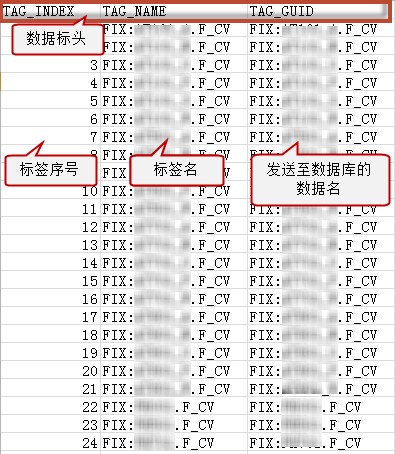

【注】导入的CSV文件必须符合如下格式要求
含有[TAG_INDEX]、[TAG_NAME]、[TAG_GUID]数据字段和对应的数据。
每个字段各自的数据内容不能重复。
[TAG_NAME]与[TAG_GUID]根据实际应用需要可以用相同的名称，也可以不同。
4. 点击[导入全部]按钮。
5. 点击[关闭]按钮，在确认对话框中点击[确定]，导入标签。
6. 导入完成后，将会出现信息提示对话框。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 使用发现编辑发送标签
【注】选取切换至需要编辑的发送组
1. 点击[发送编辑]面板组的[发现]按钮。
2. 弹出的指定数据标签数据对话框时，将自动发现历史数据标签。已经配置的发送标签将自动被勾选。
3. 添加发送标签则勾选对应的标签，去除则取消勾选，完成后点击[确定]按钮，返回发送组编辑窗体。
4. 若目标数据库对应的标签名需要修改，可双击单元格进行修改。
5. 完成修改。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
保存设置
1. 点击[保存]面板组的[保存]按钮。
2. 在弹出信息对话框中点击[确定]按钮。
