关联文章阅读：历史数据采集之配置传统历史数据库

文章说明：本文以iFIX 154教程中《归档过程数据》章节的内容为基础，重新整理并更新而成。文中的所有截图更新为iFIX5.5版本截图，文章内容最大限度的保持了原有内容的描述，部分用语和内容根据当前的用语习惯做出了调整和变更。

[注]：iFIX 6.0及以上版本不再支持传统历史数据库

在Proficy iFIX SCADA/HMI中，实现历史数据采集功能有两个步骤：

• 用历史数据定义选择数据
• 用历史数据采集启动（或者停止）历史数据采集

SCADA应用开发流程示意图

SCADA/HMI应用开发步骤示意图

历史数据归档概览

A． iFIX 数据归档

iFIX 数据归档/历史数据采集有多种方法可以存储实时的 iFIX 数据，以便将来调用：

• iFIX 传统历史数据库（HTR文件）
• Proficy Historian for SCADA Server
• Proficy Historian Server
• 使用其他第三方“数据库”

B． iFIX 传统历史数据配置

传统历史数据库配置有三个步骤（见下图）

• 历史数据定义（HTA）
• 历史数据采集（HTC）
• 工作台中的图表对象

传统历史数据库配置步骤示意图

历史文件（HTR文件）存储

A． 注释

• 采集的历史数据存储在 SCU 预先设定的历史数据目录内
• 在此目录下，为每个在“历史数据定义”中定义的节点创建一个子目录

B． 历史数据定义文件的位置

• “历史数据定义”在历史数据的路径下为每个采集组创建一个文件
• 下面是使用系统默认路径格式的一个例子：
  • C:\PROGRAM FILES\PROFICY\PROFICY IFIX\HTR\HTRGRP01.DAT

C． 历史数据采集文件的位置

• 历史数据采集文件位于历史数据路径下
• 下面是使用系统默认路径格式的一个例子：
  • C:\PROGRAM FILES\PROFICY\PROFICY IFIX\HTRDATA\Nodename\YYMMDDHH.H04

D． 使用文件服务器

• 使用文件服务器存储历史数据，需要作一些调整

– 所有运行 HTC 的节点应设置不同的节点名

◊ 不同的节点名是为了防止 HTC 覆盖另一节点的数据文件

– 为了实现历史数据在图表中的显示，必须为每一个节点定义其存取数据的服务器目录路径

◊ 应在 SCU 中设置目录路径

• 在文件服务器上实现存取是可选项，并不是历史趋势显示功能所必须要求的

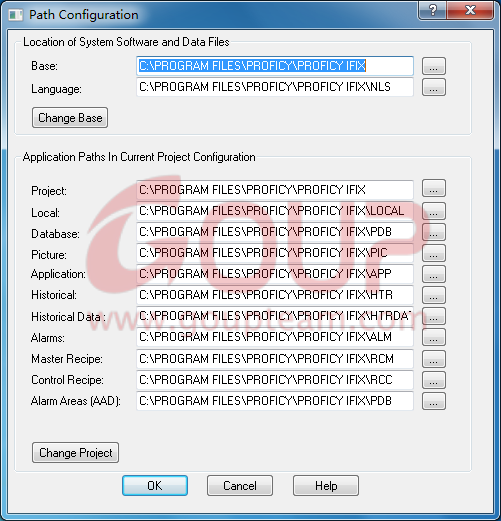

SCU路径配置

历史数据定义

A． 注释

• 用以定义数据归档策略

系统树历史库定义

• 应定义下列内容：
  • 需要采集的标签名和域
  • 定义指定标签的采集速率
  • 为触发事件驱动采集定义一个数字量标签
  • 历史数据文件的采集时间长度（以小时为单位）
  • 历史数据文件在硬盘上保存的天数
• 最多可以定义 256 个采集组
  • 在每个组中可以有多至 80 个标签

历史定义（历史数据采集定义）

B． 数据文件的采集时间

• 用户可以定义保存 4、8 或24 小时的历史趋势数据文件
• 数据文件在午夜以及午夜后的递增时间段开始记录数据
  • 8 小时文件：在00:00、08: 00和16:00开始
  • 4 小时文件：在00:00、04:00、08:00、12:00、16:00和20:00开始
• 例如：
  • h04 — 2014 年12 月1 日从凌晨12：00 到早上4：00
  • h08 — 2014 年5 月13 日从上午8：00 到下午4：00

C． 自动删除

• 如果用户愿意，可以选择自动删除数据文件的选项
• 如果选择了这个选项，则需输入文件的保存天数
  • 可在 2 天至200 天范围内选择

D． 采集组

历史采集组配置

• 节点
  • SCADA 节点名
  • 采集组中的所有标签都来自该节点
• 周期
  • 本组中标签的采集周期
• 相位
  • 自动分配采集数据的时间偏差
  • 用户可以调整这个值
• 限定标签
  • 某个数字量的标签名，该标签定义什么时候为本组采集数据
  • 当此标签值为 1 时，开始进行数据采集
  • 此项是可选项
• 标签名
  • 输入用户欲采集的标签，格式为：Tag:Field
  • 只能采集浮点数（F_*）
• 限值
  • 可修改的死区限值
  • 仅当此限值比前次记录数值有最小变化量时（工程单位形式），系统才将此数值记录到趋势数据文件内
  • 可以节省读写磁盘的时间和硬盘空间

历史数据采集

A． 注释

• 用于采集在“历史数据定义”中指定的数据
• 为了采集数据，此程序必须运行

B． 开始采集

• 可在“任务控制”（Mission Control）窗口中控制
• 也可在 SCU 中将“历史数据采集”加入到“任务列表”中
  • 在“任务列表”中加入 EXE
  • 一般配置该任务在后台运行
• 历史数据采集状态窗口将显示下列内容：
  • 数据采集超载的次数

C． 停止采集

• 在“任务控制”的“历史数据采集”表单中按“停止”按钮
  • 所有组的采集都将停止
• 关闭 iFIX，历史数据采集也将会自动停止

任务控制

D． 命令行参数

• 从“任务控制”中启动 HTC 时, 将提示用户输入可选的命令行参数
• 这些参数可以用于监视 HTC 应用的运行
• 有三个可用的参数：
  • /T
    • 当使用该参数时，HTC 出错时向指定标签发送“1”
    • 在图 HTC COMMAND 01 中, 标签HTC_T 是一个数字量输出标签
  • /A
    • 当使用该参数时，HTC 运行时每隔60 秒向指定标签名发送“1”
    • 可用/D 参数修改默认的60 秒间隔
    • 图 HTC COMMAND 02 中，标签HTC_A 是一个数字量输出标签
  • /D
    • 该参数必须与/A 参数同时使用
    • /D 参数后的数值表示向/A 标签发送数值后的延时时间（秒）
    • 最小为 15 秒 – 任何小于15 都被忽略并假定为15
    • 图 HTC COMMAND 03 中, 标签HTC_A 将每隔20 秒获得一个新值
  • 注释
    • 不能同时使用 /A 和/T 参数，如果同时使用，/T 将覆盖/A 参数

HTC COMMAND 01

HTC COMMAND 02

HTC COMMAND 03
