WinCCDispatchRT 帮助 – 设置
【设置】可以对界面风格、显示、发送标签组、发送标签等设置项进行设定。
设置工具栏面板
1.切换软件界面皮肤样式
2.添加发送组
3.删除发送组
4.导入标签至发送组
5.导出发送组标签
6.搜索历史数据标签
7.运行选项设定
8.运行日志模式
9.程序窗体前置于其他运行的程序窗体
10.显示设置
11.保存发送运行配置
改变界面肤色
1. 在[界面风格]工具面板组中，点击[主题]选项的下展按钮。
2. 在扩展面板上选择主题选项。下图为皮肤为GoUP2013的主题效果。
添加发送组
1. 点击[发送编辑]面板组的[添加组]按钮。
2. 在发送配置区域新增发送组自动命名的发送组选项卡。
3. 双击发送组的（选项卡）名称，修改名称后，按回车键确认。
4. 在弹出的提示对话框中，点击[确定]，完成发送组名称的修改。
【注】可以根据需要随时修改发送组名称，发送组名称不能重复，必须唯一。
删除发送组
1. 选取切换至准备删除的发送组。
2. 点击[发送编辑]面板组的[删除组]按钮，即可删除组。
【注】点击[保存]面板组的[保存]按钮，即可保存修改后的发送配置。
编辑发送组 – 配置数据源服务器
【注】选取切换至需要编辑的发送组
【注】WinCC数据库服务器名称通常为ServerName\WINCC,为了能正常读取WinCCRT数据库中的数据，请遵循此约定进行设定。
1. 点击发送组左侧源服务器的[…]编辑按钮。
2. 在弹出的数据库设定对话框中，指定WinCCRT数据库配置信息。
3. 点击[确定]，完成WinCCRT服务器设定。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 配置目标服务器
【注】选取切换至需要编辑的发送组
【注】请先正确创建MSSQL、MySQL及ORACLE数据库。
1. 点击发送组右侧目标服务器的[…]编辑按钮。
2. 在弹出的数据库设定对话框中，数据库类型，及其他相关信息。
【注】插入数据表、更新数据表若不存在，可点击+按钮创建数据表按钮创建。
【注】可指定已经存在的数据表（数据表结构必须符合插入或更新的数据表结构）
3. 点击[确定]，完成目标服务器设定。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 配置发送参数
【注】选取切换至需要编辑的发送组
1. 设定发送间隔。
2. 设定发送数值。
发送数值选项：
·实时当前值：发送时间点的值
·间隔采样值：发送间隔（周期）时间点的采样值
·间隔最大值：发送间隔（周期）时间内的最大值
·间隔最小值:发送间隔（周期）时间内的最小值
·间隔平均值:发送间隔（周期）时间内的平均值
·间隔计数值:发送间隔（周期）时间内的计数值
·间隔合计值:发送间隔（周期）时间内的合计值
·间隔采样值差值：本次与上一周期（发送间隔）时间点的采样值的差值
·间隔最大值差值：本次与上一周期（发送间隔）时间内的最大值的差值
·间隔最小值差值：本次与上一周期（发送间隔）时间内的最小值的差值
·间隔平均值差值：本次与上一周期（发送间隔）时间内的平均值的差值
·间隔计数值差值：本次与上一周期（发送间隔）时间内的计数值的差值
·间隔合计值差值：本次与上一周期（发送间隔）时间内的合计值的差值
3. 发送方式、死区、写入方式及日志模式。
发送方式选项：
·所有数据：同一标签所有数据都发送
·更新数据：同一标签是有数据更新时才发送
写入方式选项：
·更新模式：将数据以更新方式发送的更新数据表中（更新数据表中同一标签只有一条最新的更新数据）
·插入模式：将数据以插入方式发送的插入数据表中（插入数据表中同一标签含有多条数据）
日志模式
·不写日志：发送组运行时不记录任何信息
·简单日志：发送组运行时记录关键信息
·详细日志：发送组运行时记录所有信息
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
4. 设定延时发送秒数。
延时发送：对应定时发送时间到点时，将自动延迟设定的延时秒数后才执行数据发送。
【注】根据数据采集性能和实际状况，实时数据采集后到保存为历史数据理论上存在延时可能。建议适当的调整延时以实现数据发送的正确性。
编辑发送组 – 使用导入编辑发送标签
【注】选取切换至需要编辑的发送组
1. 点击[发送编辑]面板组的[导入标签] >> [添加导入]按钮。
2. 在弹出的导入数据对话框中，输入希望导入文件的完整路径或点击[…]按钮。
3. 指定需要导入的文件。
【注】导入的CSV文件必须符合如下格式要求
含有[TAG_INDEX]、[TAG_NAME]、[TAG_GUID]数据字段和对应的数据。
每个字段各自的数据内容不能重复。
[TAG_NAME]与[TAG_GUID]根据实际应用需要可以用相同的名称，也可以不同。
4. 点击[导入全部]按钮。
5. 点击[关闭]按钮，在确认对话框中点击[确定]，导入标签。
6. 导入完成后，将会出现信息提示对话框。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 使用发现编辑发送标签
【注】选取切换至需要编辑的发送组
【注】使用发现功能请先正确完成历史采集配置并运行WinCC。
1. 点击[发送编辑]面板组的[发现]按钮。
2. 弹出的指定数据标签数据对话框时，将自动发现历史数据标签。已经配置的发送标签将自动被勾选。
3. 添加发送标签则勾选对应的标签，去除则取消勾选，完成后点击[确定]按钮，返回发送组编辑窗体。
4. 若目标数据库对应的标签名需要修改，可双击单元格进行修改。
4. 完成修改。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
保存设置
1. 点击[保存]面板组的[保存]按钮。
2. 在弹出信息对话框中点击[确定]按钮。
标签： Dispatch, MSSQL, Oracle, WinCC, WinCCDispatch, WinCCDispatchRT, 历史数据, 帮助文档, 数据发送, 数据转发, 迁移
文章分类 WinCCDispatchRT Help
文章分类 WinCCDispatchRT Help
WinCCDispatchRT 帮助 – 主页
【主页】可以快速进行标签发送开始、停止及刷新、数据补全等操作。
工具栏面板
1. 数据发送开始
2. 数据发送停止
3. 标签数据实时值刷新
4. 标签数据补全
数据发送开始
【注】请确认WinCCRT历史数据已经正确配置并启动。
【注】若需要向ORACLE数据库数据转发，请确认已经正确安装并设定ORACLE ODAC
1. 点击[运行]面板组的[开始]按钮。
【注】可以有多个发送组，每个发送组发送间隔可以各自设定。
2. 开始运行后，数据服务器连接成功的提示。

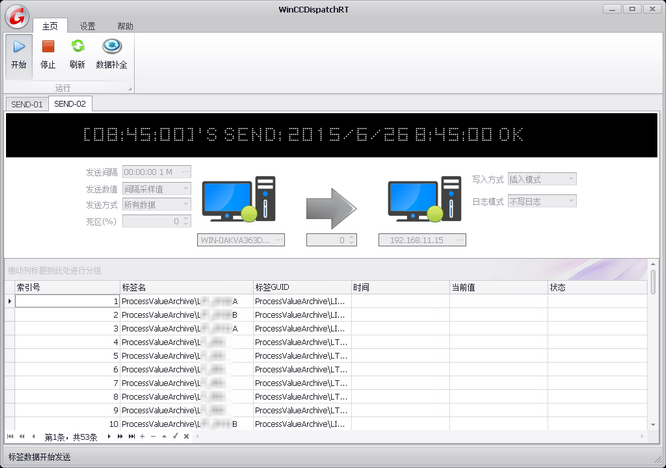

3. 开始运行后，数据发送成功的画面。
数据发送停止
1. 点击[运行]面板组的[停止]按钮。
2. 数据发送停止。
数据补全
【注】数据补全可以在停止状态中操作，也允许在发送运行中操作，补全操作不影响数据的正常发送。
1. 选定需要补全数据的发送组。
2. 点击[运行]面板组的[数据补全]按钮。
3. 在弹出的数据补全对话框中，输入开始时间、结束时间后，点击[预览]按钮。
4. 正在检索设定时间范围内的数据。
5. 数据检索完成后，可以查看数据。
6. 确认无误后，可点击[发送]按钮，开始向目标数据库发送。
7. 发送完成，点击弹出提示对话框中的确定按钮，完成本次数据补全。
8. 若需要进行其他时间范围的数据补全，可返回第1步重新操作。
9. 完成补全后，点击[关闭]按钮，返回发送主界面。
【注】考虑到运行性能，建议控制好单次补全的数据量
数据发送
MSSQL数据库插入数据表数据插入效果
标签： Dispatch, MSSQL, Oracle, WinCC, WinCCDispatch, WinCCDispatchRT, 历史数据, 帮助文档, 数据发送, 数据转发, 迁移
文章分类 WinCCDispatchRT Help
文章分类 WinCCDispatchRT Help
WinCCDispatchRT 帮助 – 产品介绍
WinCCRT数据转发工具(WinCCDispathRT)是一款基于SIMATIC WinCCRT数据库的数据发送工具，通过简便的设置，可快速的实现存贮在WinCCRT的历史数据定时向关系型数据库MSSQL、ORACLE、MySQL的转发的功能应用。借助转发工具也可以完成WinCCRT数据库数据向MSSQL Server、ORACLE Server、MySQL Server的数据迁移。
WinCCRT数据转发工具(WinCCDispathRT)功能特点如下：
● 分组设定实现多个时间频率的定时数据发送。
● 数据标签发现和导入轻松配置发送标签。
● 发送看板实时了解数据的发送结果。
● 支持间隔时间的计算值数据发送。
● 支持间隔时间的前后变化的差值的数据发送。
● 提供数据迁移和补全所有历史数据。
● 延时发送均衡系统资源，化解性能瓶颈。
● 拥有详细的数据发送时间、用时等日志记录。
WinCCDispathRT可轻松实现WinCCRT数据库端向SCADA、EMS、MES及其他第三方系统提供监控数据、历史数据、报表数据的集成应用，为数据汇聚提供了强大简捷、切实可行地解决方案。
标签： Dispatch, MSSQL, Oracle, WinCC, WinCCDispatch, WinCCDispatchRT, 历史数据, 帮助文档, 数据发送, 数据转发, 迁移
文章分类 WinCCDispatchRT Help
文章分类 WinCCDispatchRT Help
HistorianSynchronizer 帮助 – 运行环境
|
HistorianDispatch 帮助 – 产品介绍
Historian数据转发工具(HistorianDispath)是一款基于Proficy Historian历史数据库的数据发送工具，通过简便的设置，可快速的实现存贮在Proficy Historian的历史数据定时向关系型数据库MSSQL、ORACLE、MySQL的转发的功能应用。借助转发工具也可以完成Proficy Historian数据库数据向MSSQL Server、ORACLE Server、MySQL Server的数据迁移。
Historian数据转发工具(HistorianDispath)功能特点如下：
● 分组设定实现多个时间频率的定时数据发送。
● 数据标签发现和导入轻松配置发送标签。
● 发送看板实时了解数据的发送结果。
● 支持间隔时间的计算值数据发送。
● 支持间隔时间的前后变化的差值的数据发送。
● 提供数据迁移和补全所有历史数据
● 延时发送均衡系统资源，化解性能瓶颈。
● 拥有详细的数据发送时间、用时等日志记录。
HistorianDispath可轻松实现Proficy Historian数据库端向SCADA、EMS、MES及其他第三方系统提供监控数据、历史数据、报表数据的集成应用，为数据汇聚提供了强大简捷、切实可行地解决方案。
HistorianDispatch 帮助 – 设置
【设置】可以对界面风格、显示、发送标签组、发送标签等设置项进行设定。
设置工具栏面板
1.切换软件界面皮肤样式
2.添加发送组
3.删除发送组
4.导入标签至发送组
5.导出发送组标签
6.搜索Historian数据文件中的历史数据标签
7.运行选项设定
8.运行日志模式
9.程序窗体前置于其他运行的程序窗体
10.显示设置
11.保存发送运行配置
改变界面肤色
1. 在[界面风格]工具面板组中，点击[主题]选项的下展按钮。
2. 在扩展面板上选择主题选项。下图为皮肤为GoUP2013的主题效果。
添加发送组
1. 点击[发送编辑]面板组的[添加组]按钮。
2. 在发送配置区域新增发送组自动命名的发送组选项卡。
3. 双击发送组的（选项卡）名称，修改名称后，按回车键确认。
4. 在弹出的提示对话框中，点击[确定]，完成发送组名称的修改。
【注】可以根据需要随时修改发送组名称，发送组名称不能重复，必须唯一。
删除发送组
1. 选取切换至准备删除的发送组。
2. 点击[发送编辑]面板组的[删除组]按钮，即可删除组。
【注】点击[保存]面板组的[保存]按钮，即可保存修改后的发送配置。
编辑发送组 – 配置数据源服务器
【注】选取切换至需要编辑的发送组
1. 点击发送组左侧源服务器的[…]编辑按钮。
2. 在弹出的数据库设定对话框中，指定Proficy Historian配置信息。
3. 点击[确定]，完成Historian服务器设定。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 配置目标服务器
【注】选取切换至需要编辑的发送组
【注】请先正确创建MSSQL、MySQL及ORACLE数据库。
1. 点击发送组右侧目标服务器的[…]编辑按钮。
2. 在弹出的数据库设定对话框中，数据库类型，及其他相关信息。
【注】插入数据表、更新数据表若不存在，可点击按钮+创建数据表按钮创建。
【注】可指定已经存在的数据表（数据表结构必须符合插入或更新的数据表结构）
3. 点击[确定]，完成目标服务器设定。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 配置发送参数
【注】选取切换至需要编辑的发送组
1. 设定发送间隔。
2. 设定发送数值。
发送数值选项：
·实时当前值：发送时间点的值
·间隔采样值：发送间隔（周期）时间点的采样值
·间隔最大值：发送间隔（周期）时间内的最大值
·间隔最小值:发送间隔（周期）时间内的最小值
·间隔平均值:发送间隔（周期）时间内的平均值
·间隔计数值:发送间隔（周期）时间内的计数值
·间隔标准方差:发送间隔（周期）时间内的标准方差值
·间隔合计值:发送间隔（周期）时间内的合计值
·间隔采样值差值：本次与上一周期（发送间隔）时间点的采样值的差值
·间隔最大值差值：本次与上一周期（发送间隔）时间内的最大值的差值
·间隔最小值差值：本次与上一周期（发送间隔）时间内的最小值的差值
·间隔平均值差值：本次与上一周期（发送间隔）时间内的平均值的差值
·间隔计数值差值：本次与上一周期（发送间隔）时间内的计数值的差值
·间隔标准方差差值：本次与上一周期（发送间隔）时间内的标准方差值的差值
·间隔合计值差值：本次与上一周期（发送间隔）时间内的合计值的差值
3. 发送方式、死区、写入方式及日志模式。
发送方式选项：
·所有数据：同一标签所有数据都发送
·更新数据：同一标签是有数据更新时才发送
写入方式选项：
·更新模式：将数据以更新方式发送的更新数据表中（更新数据表中同一标签只有一条最新的更新数据）
·插入模式：将数据以插入方式发送的插入数据表中（插入数据表中同一标签含有多条数据）
日志模式
·不写日志：发送组运行时不记录任何信息
·简单日志：发送组运行时记录关键信息
·详细日志：发送组运行时记录所有信息
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
4. 设定延时发送秒数。
延时发送：对应定时发送时间到点时，将自动延迟设定的延时秒数后才执行数据发送。
【注】根据数据采集性能和实际状况，实时数据采集后到保存为历史数据理论上存在延时可能。建议适当的调整延时以实现数据发送的正确性。
编辑发送组 – 使用导入编辑发送标签
【注】选取切换至需要编辑的发送组
1. 点击[发送编辑]面板组的[导入标签] >> [添加导入]按钮。
2. 在弹出的导入数据对话框中，输入希望导入文件的完整路径或点击[…]按钮。
3. 指定需要导入的文件。
【注】导入的CSV文件必须符合如下格式要求
含有[TAG_INDEX]、[TAG_NAME]、[TAG_GUID]数据字段和对应的数据。
每个字段各自的数据内容不能重复。
[TAG_NAME]与[TAG_GUID]根据实际应用需要可以用相同的名称，也可以不同。
4. 点击[导入全部]按钮。
5. 点击[关闭]按钮，在确认对话框中点击[确定]，导入标签。
6. 导入完成后，将会出现信息提示对话框。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
编辑发送组 – 使用发现编辑发送标签
【注】选取切换至需要编辑的发送组
1. 点击[发送编辑]面板组的[发现]按钮。
2. 弹出的指定数据标签数据对话框时，将自动发现历史数据标签。已经配置的发送标签将自动被勾选。
3. 添加发送标签则勾选对应的标签，去除则取消勾选，完成后点击[确定]按钮，返回发送组编辑窗体。
4. 若目标数据库对应的标签名需要修改，可双击单元格进行修改。
5. 完成修改。
【注】在设置工具栏面板中，点击[保存]按钮，可将此设定保存为默认设定。
保存设置
1. 点击[保存]面板组的[保存]按钮。
2. 在弹出信息对话框中点击[确定]按钮。
HistorianDispatch 帮助
 |
HistorianDispatch Documentation & Online Help HistorianDispatch文档和帮助 |
||||||||||||||||||||
|
|||||||||||||||||||||
HistorianDispatch 帮助 – 主页
【主页】可以快速进行标签发送开始、停止及刷新、数据补全等操作。
工具栏面板
1. 数据发送开始
2. 数据发送停止
3. 标签数据实时值刷新
4. 标签数据补全
数据发送开始
【注】请确认Historian历史数据已经正确配置并启动。
【注】若需要向ORACLE数据库数据转发，请确认已经正确安装并设定ORACLE ODAC
1. 点击[运行]面板组的[开始]按钮。
【注】可以有多个发送组，每个发送组发送间隔可以各自设定。
2. 开始运行后，数据服务器连接成功的提示。
3. 开始运行后，数据发送成功的画面。
数据发送停止
1. 点击[运行]面板组的[停止]按钮。
2. 数据发送停止。
数据补全
【注】数据补全可以在停止状态中操作，也允许在发送运行中操作，补全操作不影响数据的正常发送。
1. 选定需要补全数据的发送组。
2. 点击[运行]面板组的[数据补全]按钮。
3. 在弹出的数据补全对话框中，输入开始时间、结束时间后，点击[预览]按钮。
4. 正在检索设定时间范围内的数据。
5. 数据检索完成后，可以查看数据。
6. 确认无误后，可点击[发送]按钮，开始向目标数据库发送。
7. 发送完成，点击弹出提示对话框中的确定按钮，完成本次数据补全。
8. 若需要进行其他时间范围的数据补全，可返回第1步重新操作。
9. 完成补全后，点击[关闭]按钮，返回发送主界面。
【注】考虑到运行性能，建议控制好单次补全的数据量
数据发送
MSSQL数据库插入数据表数据插入效果
